GYW型阻爆燃型管道阻火器
主要類別：阻火器、呼吸閥
發布日期：2019-06-29
瀏覽次數：
產品概述：
GYW、GZW-Ⅰ型阻爆燃型管道阻火器系新型可燃氣體管道阻火器，屬更新換代的新產品。NEEINN牌管道阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。本公司生產的管道阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼及鑄鋼多種材料，可滿足各種不同工藝管道的需要。
應用范圍：
①輸送可燃性氣體的管道上。
②火炬系統。
③油氣回收系統。
④加熱爐燃料氣的管網上。
⑤氣體凈化通化系統。
⑥氣體分析系統。
⑦煤礦瓦斯排放系統。
⑧阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
⑨水壓試驗2.4MPa無滲漏。

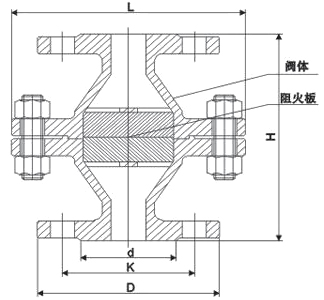

主要外形與連接尺寸：
|
管道阻火器型號 |
口徑 |
MPa |
管道阻火器外形尺寸（mm） |
螺栓 |
||||
|
K |
D |
DL |
L |
數量 |
螺紋 |
|||
|
GZW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
|
GZW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
GZW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
GZW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
GZW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
GZW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
GZW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
GZW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
GZW-250 |
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
GZW-300 |
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
|
GZW-600 |
DN600 |
770 |
840 |
1120 |
580 |
20 |
M33 |
|
