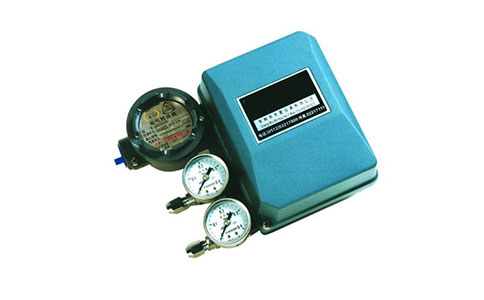

QZD電氣轉換器
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
產品描述
QZD電氣轉換器的功能是把調節器的輸出信號轉換成氣信號。
其特點如下：
1、具有復合防爆功能；
2、結構緊湊，精密可靠；
3、調校簡單；
4、對各種氣動執行機構都能方便安裝。
技術參數和性能
輸入信號：4～20mADC
輸出壓力：0.02～0.1MPa(0.2～1.0kgf/cm2)
阻 抗：300±10Ω（信號20mA、1000±30信號0～10mA）
氣源壓力：0.14MPa (1.4kgf/cm)2
基本誤差：≤±1%（輸出壓力范圍的百分數）
回 差：≤1%（輸出壓力范圍的百分數）
死 區：小于基本誤差限絕對值的1/5
耗 氣 量：<1000L/h(標準情況下耗氣量)
環境溫度：-35～+60℃（本質安全型為-40～+60℃ 隔爆型為-20～+60℃）
絕緣電阻：≥20M
防爆型式：d.隔爆型 e.增安型 i.本安型
氣源接口：M10×1 聯接銅管Φ6×1(Φ8×1)
電源接口：G1/2(M22×1.5)
殼體材料：鋁合金
外形尺寸：203×160×105MM
重 量：2.8KG

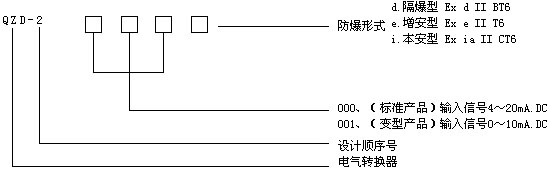

產品型號及規格
電氣轉換器規格基本對照表
訂貨時請寫明：1、型號 2、氣源壓力 3、輸出壓力 4、配減壓器
其特點如下：
1、具有復合防爆功能；
2、結構緊湊，精密可靠；
3、調校簡單；
4、對各種氣動執行機構都能方便安裝。
技術參數和性能
輸入信號：4～20mADC
輸出壓力：0.02～0.1MPa(0.2～1.0kgf/cm2)
阻 抗：300±10Ω（信號20mA、1000±30信號0～10mA）
氣源壓力：0.14MPa (1.4kgf/cm)2
基本誤差：≤±1%（輸出壓力范圍的百分數）
回 差：≤1%（輸出壓力范圍的百分數）
死 區：小于基本誤差限絕對值的1/5
耗 氣 量：<1000L/h(標準情況下耗氣量)
環境溫度：-35～+60℃（本質安全型為-40～+60℃ 隔爆型為-20～+60℃）
絕緣電阻：≥20M
防爆型式：d.隔爆型 e.增安型 i.本安型
氣源接口：M10×1 聯接銅管Φ6×1(Φ8×1)
電源接口：G1/2(M22×1.5)
殼體材料：鋁合金
外形尺寸：203×160×105MM
重 量：2.8KG
產品型號及規格
電氣轉換器規格基本對照表
|
>型號 |
>防爆型式 |
>輸入信號（mA.DC） |
>阻抗（Ω） |
|
>QZD-2000 |
>d.隔爆型 |
>4～20 |
>300 |
|
>QZD-2001 |
>0～10 |
>1000 |
