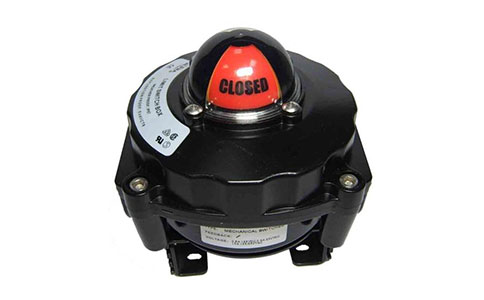

400系列限位開關
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
產品描述
一:簡介
400系列限位開關是自控系統閥門位置顯示和信號反饋的一種現場儀表,用以將閥門的開啟或關閉位置以開關的量(觸點)的信號輸出,被程控接受或計算機訪樣,確認后執行下一程序:產品也可作為自控系統中重要的\閥門聯鎖保護及遠程報警指示之用,并可與防爆閥門控制箱構成完整的信號控制及返回功能.本產品經國家級儀表防爆安全監督檢驗站檢驗合格獲國家級防爆合格證書.
二:特點
質量可靠: 在ISO9001質量保證體系下組織生產,使用產品性能穩定,質量可靠.
外型美觀: 精密壓鑄鋁合金殼體,粉末涂層,外型美觀,有很強的機械強度和防腐能力.
現場方便: 氣動偏心旋轉閥門開關位置通過指示器現場就地指示.
安裝方便: 支架連接孔設計合理,安裝方便.
調整簡單: 快速置位凸輪,通過花鍵軸和彈簧安裝,可不用工具360度調整至工作位置.
三:主要技術參數:
防爆標志:ExdBT6
觸點容量:
A:機械開關 B接近開關
0.6A/125VDC 0.3/250VAC 90～250VAC 16A 1/2HP125,250VAC
環境溫度:-20攝氏度～+60攝氏度
接線端口:2-G1/2
旋轉角度:0攝氏度～90攝氏度(角行程)0攝氏～180攝氏度可調
外形尺寸:142X134X148mm(長寬高)
重量:1.3kg
四:結構及工作原理
400系列限位開關檢測的閥門轉角位移,通過同軸連接件使傳動軸產生旋轉,讓凸輪觸去或感應開關,從而使開關組件的觸點閉合或斷開,通過接線端子向外部傳送開關量信號,并通過指示器就在顯示.
五:調整及使用
第一步:讓閥門走到關的位置,調節紅色凸輪,指示器紅面上顯示CLOSE(關)使關開關無信號輸出;
第二步: 讓閥門走到開的位置,調節黃色凸輪,指示器紅面上顯示OPEN (關)使開開關無信號輸出;
第三步:讓閥門來回走幾次,確定限位天關信號通斷可靠.
六:隔爆型產品安裝使用注意事項
1. 產品設有接地端子,用戶在使用產品時應可靠接地.
2. 現場安裝,維護必須遵守”先斷電后天蓋”的警告語.
3. 引入電纜外套外徑為8～9mm,現場使用應擰緊螺母,使密封內徑緊緊抱住電纜護套,密封電纜老化時應及時更換.
4. 安裝現場應不存在對鋁金有腐蝕作用的有害氣體.
5. 維護安裝必須在安全場所進行,當安裝現場確認無可燃?xì)怏w存在時,方可維修.
6. 用戶安裝使用和維護產品時必須同時遵守GB50257和GB3836.15-2000的有關規定.
400系列限位開關是自控系統閥門位置顯示和信號反饋的一種現場儀表,用以將閥門的開啟或關閉位置以開關的量(觸點)的信號輸出,被程控接受或計算機訪樣,確認后執行下一程序:產品也可作為自控系統中重要的\閥門聯鎖保護及遠程報警指示之用,并可與防爆閥門控制箱構成完整的信號控制及返回功能.本產品經國家級儀表防爆安全監督檢驗站檢驗合格獲國家級防爆合格證書.
二:特點
質量可靠: 在ISO9001質量保證體系下組織生產,使用產品性能穩定,質量可靠.
外型美觀: 精密壓鑄鋁合金殼體,粉末涂層,外型美觀,有很強的機械強度和防腐能力.
現場方便: 氣動偏心旋轉閥門開關位置通過指示器現場就地指示.
安裝方便: 支架連接孔設計合理,安裝方便.
調整簡單: 快速置位凸輪,通過花鍵軸和彈簧安裝,可不用工具360度調整至工作位置.
三:主要技術參數:
防爆標志:ExdBT6
觸點容量:
A:機械開關 B接近開關
0.6A/125VDC 0.3/250VAC 90～250VAC 16A 1/2HP125,250VAC
環境溫度:-20攝氏度～+60攝氏度
接線端口:2-G1/2
旋轉角度:0攝氏度～90攝氏度(角行程)0攝氏～180攝氏度可調
外形尺寸:142X134X148mm(長寬高)
重量:1.3kg
四:結構及工作原理
400系列限位開關檢測的閥門轉角位移,通過同軸連接件使傳動軸產生旋轉,讓凸輪觸去或感應開關,從而使開關組件的觸點閉合或斷開,通過接線端子向外部傳送開關量信號,并通過指示器就在顯示.
五:調整及使用
第一步:讓閥門走到關的位置,調節紅色凸輪,指示器紅面上顯示CLOSE(關)使關開關無信號輸出;
第二步: 讓閥門走到開的位置,調節黃色凸輪,指示器紅面上顯示OPEN (關)使開開關無信號輸出;
第三步:讓閥門來回走幾次,確定限位天關信號通斷可靠.
六:隔爆型產品安裝使用注意事項
1. 產品設有接地端子,用戶在使用產品時應可靠接地.
2. 現場安裝,維護必須遵守”先斷電后天蓋”的警告語.
3. 引入電纜外套外徑為8～9mm,現場使用應擰緊螺母,使密封內徑緊緊抱住電纜護套,密封電纜老化時應及時更換.
4. 安裝現場應不存在對鋁金有腐蝕作用的有害氣體.
5. 維護安裝必須在安全場所進行,當安裝現場確認無可燃?xì)怏w存在時,方可維修.
6. 用戶安裝使用和維護產品時必須同時遵守GB50257和GB3836.15-2000的有關規定.
