DS/Z64H水封閘閥
主要類別：閘閥
發(fā)布日期：2019-06-29
瀏覽次數(shù)：
產(chǎn)品描述

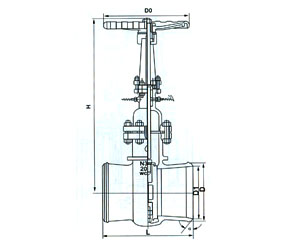

◆主要尺寸表
DS/Z64H-16C、25 DS/Z64Y-16I、25
|
公稱通徑 DN(mm) |
L | H | D0 | D | D1 | |
| 50 | 250 | 37′30° | 334 | 250 | 58 | 50 |
| 65 | 265 | 37′30° | 439 | 250 | 75 | 65 |
| 80 | 280 | 37′30° | 495 | 300 | 91 | 79 |
| 100 | 300 | 37′30° | 575 | 350 | 110 | 97 |
| 125 | 325 | 37′30° | 590 | 350 | 136 | 121 |
| 150 | 350 | 37′30° | 610 | 350 | 163 | 146 |
| 200 | 400 | 37′30° | 740 | 400 | 223 | 202 |
| 250 | 450 | 37′30° | 865 | 400 | 278 | 254 |
| 300 | 500 | 37′30° | 990 | 400 | 330 | 305 |
| 350 | 550 | 37′30° | 1140 | 500 | 382 | 352 |
| 400 | 600 | 37′30° | 1 525 | 500 | 432 | 39g |
| 450 | 650 | 37′30° | 1620 | 600 | 485 | 451 |
| 500 | 700 | 37′30° | 1660 | 600 | 485 | 501 |
| 600 | 800 | 37′30° | 1750 | 700 | 535 | 601 |
注： PN1.6116憫門允許作為PN1.0(10)壓力級選用
DS/Z64H-40、64、100 DS/Z64y-40I、64I、100
|
公稱 通徑 DN(mm) |
L | D | σ | PN4.0(MPa) | PN6.4(MPa) | PN10.0(MPa) | ||||||
| D1 | H | D0 | D1 | H | D0 | D1 | H | D0 | ||||
| 50 | 250 | 64 | 37′30° | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 |
| 65 | 265 | 83 | 37′30° | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 |
| 80 | 280 | 96 | 37′30° | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 |
| 100 | 300 | 117 | 37′30° | 101 | 575 | 350 | 99 | 582 | 400 | 97 | 582 | 400 |
| 125 | 325 | 144 | 37′30° | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 |
| 150 | 350 | 172 | 37′30° | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 |
| 200 | 400 | 223 | 37′30° | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 |
| 250 | 450 | 278 | 37′30° | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 |
| 300 | 500 | 330 | 37′30° | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 |
| 350 | 550 | 382 | 37′30° | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 |
| 400 | 650 | 432 | 37′30° | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 950 |
