B49H X49H 鍋爐雙色水位計 平板水位計
主要類別：液面計
發布日期：2019-06-29
瀏覽次數：

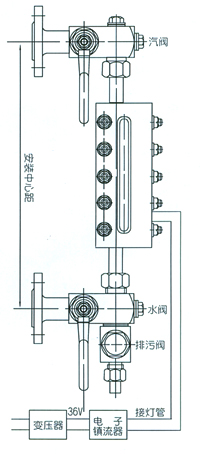

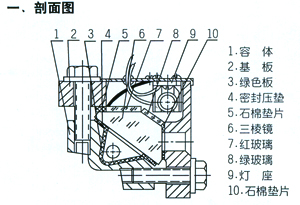

B49H型鍋爐雙色水位計
二、主要技術參數
|
型號 |
B49H DN25(mm) |
||
|
公稱壓力 |
1.6HPa |
2.5HPa |
4.0HPa |
|
試驗壓力 |
2.45HPa |
3.8HPa |
6.0MPa |
|
視屏高度 |
165-195 (mm) |
||
|
安裝中心距 |
300、350、440(mm) |
||
|
顯示色標 |
有水是綠色，無水是紅色 |
||
|
視角范圍 |
20℃ |
||
|
觀測距離 |
≤60m |
||
|
電壓、功率 |
交流 36±4V，6W |
||
三、產品用途及特點
1．雙色水位計是目前國內最先進的一次水位儀表，直觀、可靠。它用于工業蒸汽鍋爐和蒸汽機車鍋爐水位顯示。
2．產品結構簡單合理，沖刷方便。
3．安裝和使用不需任何調整。
4．使用不受水質影響，水汽界面分明。
5．停電時用其它光源照明，仍可分清水位。
6．水位計光源燈管壽命長。

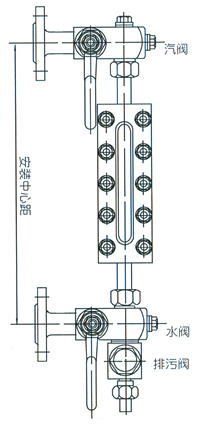

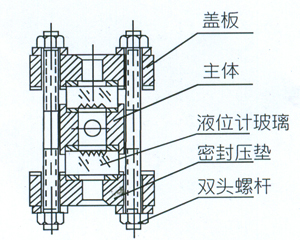

X49H型平板水位計
一．用途
平板水位計(又稱液面指示器)，它適用于工業蒸汽鍋爐和蒸汽機車鍋爐及貯集器上作指示液、水位用。
二、主要技術參數
|
型號 |
X49H DN25(mm) |
||
|
公稱壓力 |
1.6HPA |
2.5MPa |
4.0MPa |
|
試驗壓力 |
2.45HPa |
3.8MPa |
6.0MPa |
|
保力時間 |
3Min |
3Min |
3Min |
|
介質溫度 |
t≤205℃ |
t≤225℃ |
t≤250℃ |
|
安裝中心距 |
300、350、440(mm) |
||
|
視屏高度 |
165-195(mm) |
||
|
觀測距離 |
15m |
||
|
介質溫度 |
t≤250℃ |
||
三，常見故障及處理方法
|
常見故障部位 |
故障原因 |
處理方法 |
|
閥門連接 |
閥門同主體 |
適度旋緊螺帽 |
|
旋塞石墨 |
旋緊螺母， |
|
|
主體密 |
密封壓墊斷裂 |
清除雜物， |
|
緊固件未擰緊 |
適度調緊 |
|
|
顯示色標 |
透光不清 |
應排污，馬上排 |

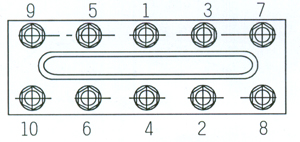

○安裝棱鏡 (或玻璃板)時受壓要均勻，螺紋擰緊要求交叉形式分幾次旋緊(見下圖)，達到扭力20-39．4Nm為止。
四．使用與維護
1．水位計使用時，應先預熱20-30分鐘，待玻璃板有一定溫度后，方能打開兩端閥門進水或其它介質。
2．在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。
3．更換玻璃板時，應清除密封面上的雜質及鐵屑。
