HG5-227-80玻璃管液位計
主要類別：液面計
發布日期：2019-06-29
瀏覽次數：

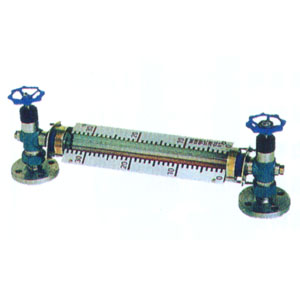

HG5-227-80玻璃管液位計
用途
本液位計適用于化工、石油等工業設備容器上做液位顯示。
產品結構
儀表的上下閥上裝有法蘭接頭，與容器連接構成連通器，由玻璃管內直接指示容器內的液位。

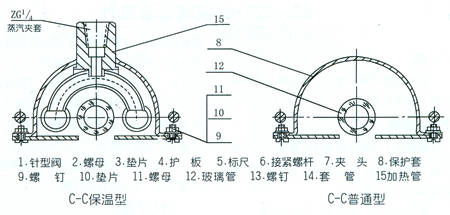

結構形式為“普通型”-D“保溫型”-W兩種，保溫型裝有加熱或冷裝置。該裝置加熱時可用蒸汽，蒸汽壓力不大于 0.6MPa，冷卻時可用循環水，這樣可以調節介質的流動性能，保溫套接管尺為 G1/4,內螺紋。
在上下閥內裝有鋼球，當玻璃管因意外事故破壞時，鋼球在容器內壓力的作用下，自動密封，防止容器內的液體繼續外流。
在儀表上端針形閥上裝有限塞螺釘，可供放氣之用，下端針形閥上也裝有限塞螺釘。可供放空、取樣、排污、清洗。
主要技術數據
1、工作壓力≤1.OMPa
2、工作溫度≤200℃
3、針形閥的自動關閉壓力≥O.2MPa
4、玻璃管的耐熱急變溫差為180℃。

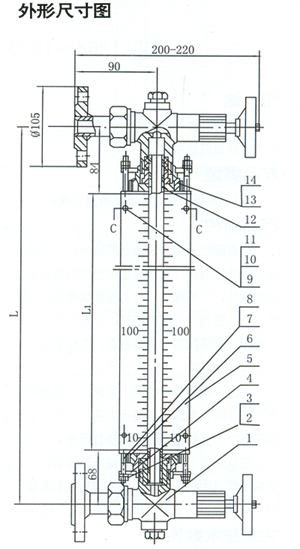

5、儀表的規格按安裝中心距L制定的。
L：500、600、800、1000、1100、1200、1400、1700、2000mm
(注)我廠承接特殊規格的定貨。
安裝、使用與維護
l、容器上與本儀表連接的兩法蘭端面應保證在同一垂直平面內，否則在儀表安裝后使閥門撓曲，以致玻璃管折斷。
2、為了保證自動密封作用，容器內的介質壓力應大于 0.2MPa，在打開上下閥時，閥桿退出轉數不小于 4轉(使鋼球封門時，不致于碰到閥桿的頂端 )。
3、使用中的儀表定期檢查。洗清玻璃內外壁污垢，使液體顯示清晰。
