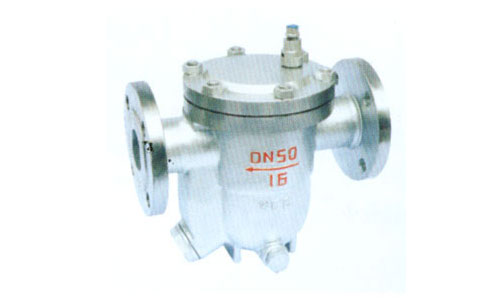

CS41H(SC11H)自由浮球式疏水閥
主要類別：疏水閥
發布日期：2019-06-29
瀏覽次數：
產品描述
用途特點:
自由浮球式 疏水閥是國內外近年來的蒸 疏水閥,能將蒸汽管網及供熱設備中凝結水及時排出,并阻止蒸汽泄露,廣泛用于化工、石油、輕紡、造紙等石礦企業。
特點：
1、自由浮球是閥內唯一的主要浮動部件，采用不銹鋼高精度研磨的圓浮球。
2、能連續排水，性能穩定，排大量，漏汽率小。
3、內部零件，均勻銹鋼，抗腐蝕，耐磨損，壽命長。
主要零部件材料表
|
零部件材料 |
材料 |
|
閥體、閥蓋 |
WCB、不銹鋼 |
|
浮球 |
不銹鋼 |
|
閥座 |
不銹鋼 |
|
熱敏元件 |
哈氏合金 |
|
內置過濾網 |
不銹鋼 |
技術參數表
| 產品型號 | 公稱通徑（DN) | 連接方式 | 使用壓力（MPa) | 最高允許溫度（℃) | 外形尺寸（mm） | 參數重量（kg） | |||
|
L |
H1 |
H2 |
W |
||||||
|
CS11H-16C-B CS16H-16C-B CS11H-16C-D |
15-25 32-50 |
螺紋 承插焊 |
0.01-1.6 |
300 300 |
150 170 |
85 |
105 120 |
100 120 |
5 8.5 |
| 270 | 100 | 165 | 175 | 14 | |||||
|
CS41H-16C-B CS41H-25-B CS41H-40-B |
15-20 25 |
法蘭 | 0.01-4.0 |
300 350 425 |
195 215 |
100 | 115 | 100 | 10 |
|
15-20 25 |
210 230 |
100 | 120 | 120 | 11 | ||||
|
15-20 25 |
250 | 100 | 130 | 120 | 12.5 | ||||
|
CS41H-16C-D CS41H-25-D CS41H-40-D |
20-32 | 法蘭 | 0.01-4.0 |
300 350 425 |
270 | 150 | 165 | 175 | 16.5 |
|
40 50 |
280 290 |
150 | 165 | 175 | 18.5 | ||||
| 20-50 | 350 | 125 | 190 | 200 | 27 | ||||
|
CS41H-16C-F CS41H-25-F CS41H-40-F |
50-65 80 |
法蘭 | 0.01-4.0 |
300 350 425 |
410 430 |
130 | 250 | 250 | 52 |
|
50-65 80-100 |
130 430 |
130 | 260 | 250 | 67 | ||||
|
50-65 80-100 |
430 430 |
130 | 260 | 250 | 69 | ||||
|
CS41H-16C-G CS41H-25-G CS41H-40-G |
80-100 | 法蘭 | 0.01-4.0 |
300 350 425 |
550 | 150 | 310 | 285 | 85 |
| 80-150 | 570 | 190 | 340 | 315 | 108 | ||||
| 80-160 | 570 | 190 | 340 | 315 | 116 | ||||
| CS41H-16C-GG | 150-200 | 法蘭 | 0.01-1.6 | 350 | 575 | 210 | 360 | 330 | 143 |
