H142X液壓水位控制閥
主要類別：水力控制閥
發布日期：2019-06-29
瀏覽次數：
產品描述

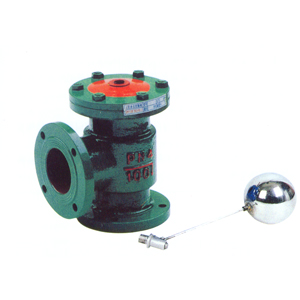

一.產品外觀圖
二 .用途及其性能特點:
本產品適用于各種水箱、水塔、地面或地下水池的自動供水系統，是液壓自動控制閥門，其性能特點如下：
1、工作平穩，在規定的使用壓力范圍內關閉時無水 錘沖擊，而且不需要附裝安全閥；
2、貯水池的水位高度過由用戶自行設定；
3、 運用管道內的有壓力介質水自動控制閥門動作，結構合理，密封性能可靠；
4、 主閥與控制閥分開安裝，主閥可安裝在貯水池外側，安裝與維修方便；
三 .工作原理
當貯水池內水位下降時，與主閥相通的控制閥（浮球閥）即開啟排水，主閥內的活塞和閥瓣在有壓力介質水的作用下上升，閥開啟開始給貯水池供水。隨著水位的上升，控制閥（浮球閥）逐漸關閉，當水位達到用戶設定的限度后，控制閥（浮球閥）完全關閉，主閥內的活塞和閥瓣在有壓力介質水的作用下下移，關閉主閥，主閥即停止向貯水池供水。
四.性能參數
|
公稱壓力 (MPa) |
試驗壓力 (MPa) | 適用介質 | 適宜介質溫度 | |
| 殼體 | 密封 | |||
| 0.6 | 0.9 | 0.66 |
夫雜物的 清水、污水 |
≤ 80℃ |
| 10 | 1.5 | 1.10 | ||
| 10 | 2.4 | 1.76 | ||

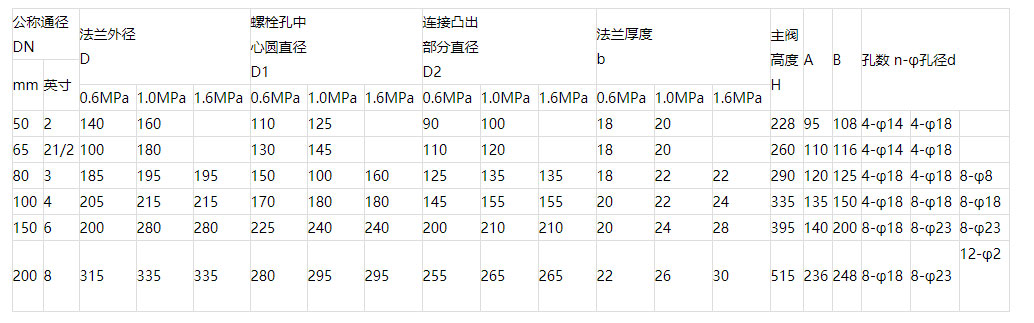

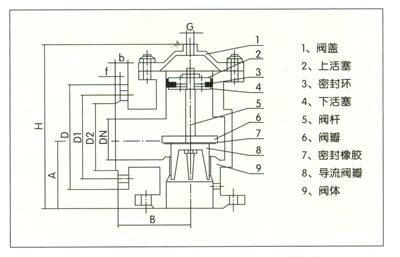

六．主閥主要外形尺寸和連接尺寸 (代號參見結構圖)
