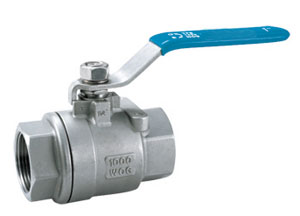

Q11F-16P.R二片式球閥
主要類別：球閥
發布日期：2019-06-30
瀏覽次數：
產品描述
| 性能規范 |
| 公稱壓力:PN1.6,2.5,4.0,6.4MPa |
| 強度試驗壓力：PT2.4,3.8,6.0,9.6,MPa |
| 低壓氣密封試驗壓力：0.6MPa |
| 適用介質：Q11F-(16-64)C 水，油，氣 |
| 適用溫度：-29～180℃ |
| 適用介質：Q11F-(16-64)P 硝酸類 |
| Q11F-(16-64)R 醋酸類 |
| 適用溫度：-40～180℃ |
主要外形尺寸
| DN | G | d | L | E | H | W |
| 8 | 1/4" | 10 | 57 | 14 | 58 | 80 |
| 10 | 3/8" | 12 | 57 | 14 | 58 | 80 |
| 15 | 1/2" | 15 | 57 | 14 | 58 | 90/80 |
| 20 | 3/4" | 20 | 65 | 15 | 62 | 110/90 |
| 25 | 1" | 25 | 76/79 | 15 | 72 | 120/110 |
| 32 | 1¼" | 32 | 88/90 | 18 | 80 | 130/120 |
| 40 | 1½" | 38 | 97/98 | 19 | 90 | 150/130 |
| 50 | 2" | 50 | 118/116 | 19 | 98 | 170/150 |
