BQ41F保溫球閥
主要類別：球閥
發布日期：2019-06-30
瀏覽次數：
產品描述
| 產品特點 |
| 該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，介質流阻小，最適保易凝固，高粘性介質。同時又能有效降低管路中介質熱量損失。由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。本系列閥門亦可配氣動、電動等多種驅動方式。 |

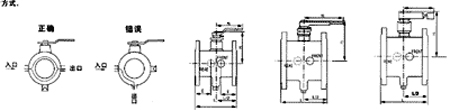

| 主要外形尺寸及連接尺寸 |
| 通徑DN | 結構尺寸 | ||||
| E | Q | P | H1 | H2 | |
| 20 | 58.5 | 147 | ZG3/4’’ | 101 | 160 |
| 25 | 63.5 | 156 | ZG3/4’’ | 106 | 160 |
| 40 | 62.5 | 181 | ZG3/4’’ | 125 | 230 |
| 50 | 68 | 218 | ZG3/4’’ | 135 | 230 |
| 80 | 82 | 275 | ZG3/4’’ | 193 | 400 |
| 100 | 83 | 300 | ZG3/4’’ | 265 | 700 |
| 150 | g5 | 403 | ZGl’’ | 355 | 1100 |
| 200 | 100 | 492 | Zgl’’ | 410 | 1500 |

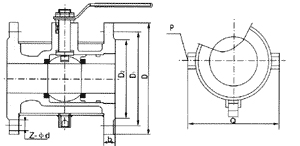

| 通徑 DN | L | 法蘭選用 | PNl 6(1.6MPa | 法蘭選用 | PN25(2.5MPa) | ||||||||
| D | D1 | D2 | b | Z一Φd | D | D1 | D2 | b | Z-Φd | ||||
| 20 | 117 | 40 | 145 | 110 | 85 | 16 | 4-18 | 40 | 145 | 110 | 85 | 18 | 4-18 |
| 25 | 127 | 50 | 160 | 125 | 100 | 16 | 4-18 | 50 | 160 | 125 | 100 | 20 | 4-18 |
| 40 | 165 | 65 | 180 | 145 | 120 | 18 | 4-18 | 65 | 180 | 145 | 120 | 22 | 8-18 |
| 50 | 178 | 80 | 195 | 160 | 135 | 20 | 8.18 | 80 | 195 | 160 | 135 | 22 | 8-18 |
| 80 | 229 | 150 | 280 | 240 | 210 | 24 | 8-23 | 150 | 300 | 250 | 218 | 30 | 8-25 |
| 100 | 254 | 200 | 335 | 295 | 265 | 26 | 12-23 | ||||||
| 150 | 292 | 250 | 405 | 355 | 320 | 30 | 12-25 | ||||||
| 200 | 330 | 350 | 520 | 470 | 435 | 34 | 16.25 | ||||||
