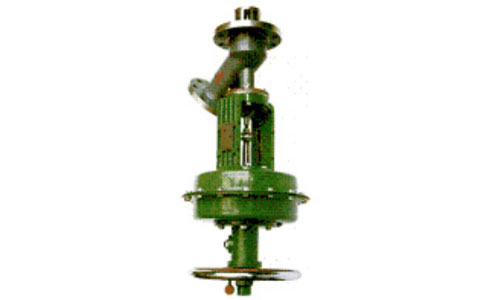

ZHYQ氣動罐底調節閥
主要類別：氣動調節閥
發布日期：2019-06-30
瀏覽次數：
●慨述
ZHYQ氣動罐底調節閥是一種特殊結構型式的單座調節閥，閥體成Y形，閥體流路流暢，流量大，壓降損失小，閥座泄漏量符合ANSIB1G.104標準，調節閥配用HA多彈簧式薄膜執行機構，其結構緊湊；輸出力大，該閥最適宜控制容易沉積或含有顆粒的流體。
●主要零件材料
閥體: ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr17Ni12Mo2
閥芯：0Cr17Ni12Mo2、司鈦萊合金堆焊 閥座：聚四氟乙烯
閥桿、推 桿：2Cr13、1Cr18Ni9Ti
波 紋 膜 片：丁腈橡膠夾增強滌綸織物
膜蓋：A3
彈簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
●主要技術參數
|
公稱通徑DN(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
閥座直徑(mm) |
40 |
50 |
80 |
80 |
100 |
150 |
200 |
|
|
額定流量系數Kv |
14 |
35 |
55 |
95 |
135 |
220 |
720 |
|
|
額定行程(mm) |
25 |
40 |
50 |
75 |
||||
|
信號范圍Pr(KPa) |
20～100 80～240 |
|||||||
|
氣源壓力PS(MPa) |
0.14～0.4 |
|||||||
|
固有流量特性 |
快開 |
|||||||
|
允許泄漏量 |
硬閥座：10-4X閥額定容量、軟閥座：10-7x閥額定容量 |
|||||||
|
公稱壓力PN(MPa) |
1.6、 4.0、 6.4 |
|||||||
|
工作溫度t(℃) |
常溫型 |
-20～200、-40～250、-60～250 |
||||||
|
散熱型 |
-40～450、-60～450 |
|||||||
|
高溫型 |
450～560 |
|||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
|||||||
