J61H/Y電站截止閥
主要類別：截止閥
發布日期：2019-06-29
瀏覽次數：
◆主要特點及用途
1.閥門與管路連接采用焊接式結構。
2.密封面不易磨損、擦傷，密封性能好，壽命長。
3.結構緊湊，啟閉性好、高度小、維修方便。
4.適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
◆主要性能和使用范圍
|
產品型號 |
公稱壓力PN(MPa) |
試驗壓力 (MPa) |
試驗壓力 (MPa) |
適用溫度(℃) |
適用介質 |
|||
|
殼體強度 |
密封 |
P54 |
P55 |
P57 |
||||
|
J61H/Y-100 |
10 |
15 |
11 |
≤450 |
水、蒸汽、油品 |
|||
|
J61H/Y-200 |
20 |
30 |
22 |
|||||
|
J61H/Y-250 |
25 |
37.5 |
27.5 |
|||||
|
J61H/Y-320 |
32 |
48 |
36 |
|||||
|
J61Y-P54/100V |
30 |
22 |
10 |
≤540 |
蒸汽 |
|||
|
J61Y-P54/140V |
38 |
28 |
14 |
|||||
|
J61Y-P54/70V |
48 |
36 |
17 |
|||||
|
J61Y-P55/100V |
38 |
28 |
10 |
≤550 |
||||
|
J61Y-P55/140V |
48 |
36 |
14 |
|||||
|
J61Y-P55/170V |
53 |
39 |
17 |
|||||
|
J61Y-P57/1OOV |
48 |
36 |
10 |
≤570 |
||||
|
J61Y-P57/140V |
55 |
40 |
14 |
|||||
|
J61Y-P57/170V |
60 |
44 |
17 |
|||||
◆主要零件材料
|
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
閥桿螺母 |
手輪 |
緊固件 |
|
J61H型 |
25 |
25 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
優質碳鋼鉻鉬鋼 |
|
J61Y型 |
25 |
25 |
鉻不銹鋼 |
25 |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
優質碳鋼鉻鉬鋼 |
|
J61Y-P54型 |
ZG20CrMoV 12Cr1M01V |
12Cr1M01V |
20Cr1M01V |
12Cr1M01V |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
鉻鉬鋼 |
|
J61Y-P55型 |
ZG15CrMoV 12Cr1M01V |
12Cr1M01V |
20Cr1M01V |
12Cr1M01V |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
鉻鉬鋼 |
|
J61Y-P57型 |
ZG15CrMOV 12Cr1M01V |
12Cr1M01V |
20Cr1M01V |
12Cr1M01V |
硬質合金 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
鉻鉬鋼 |

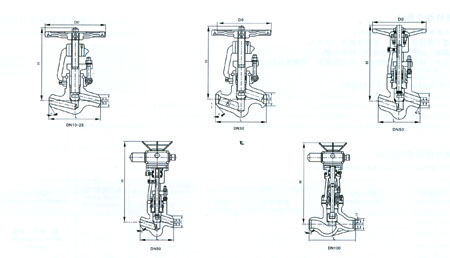

◆主要尺寸表
|
型號 |
公稱通徑DN(mm) |
尺寸 (mm) |
|||
|
L |
D1 |
D2 |
H |
||
|
J61H-200 |
10 |
130 |
10 |
30 |
210 |
|
15 |
130 |
12 |
30 |
210 |
|
|
20 |
170 |
22 |
42 |
480 |
|
|
25 |
170 |
27 |
42 |
520 |
|
|
32 |
200 |
34 |
52 |
728 |
|
|
50 |
350 |
53 |
76 |
728 |
|
|
80 |
500 |
86 |
108 |
898 |
|
|
100 |
600 |
107 |
161 |
890 |
|
|
J61H-250 |
20 |
150 |
25 |
40 |
576 |
|
32r |
180 |
32 |
55 |
606 |
|
|
50 |
250 |
50 |
83 |
722 |
|
|
65 |
430 |
65 |
98 |
811 |
|
|
80 |
470 |
80 |
105 |
895 |
|
|
100 |
600 |
100 |
142 |
1179 |
|
|
J61Y-P54100V |
20 |
17 |
22 |
42 |
480 |
|
25 |
170 |
27 |
42 |
520 |
|
|
32 |
200 |
34 |
52 |
728 |
|
|
50 |
350 |
53 |
76 |
728 |
|
|
80 |
500 |
86 |
108 |
898 |
|
|
100 |
600 |
107 |
161 |
890 |
|
|
J61Y-P54170V |
10 |
120 |
12 |
23 |
500 |
|
20 |
170 |
24 |
42 |
533 |
|
|
25 |
175 |
28 |
45 |
545 |
|
|
32 |
190 |
35 |
54 |
560 |
|
|
50 |
340 |
46 |
50 |
648 |
|
|
65 |
430 |
69 |
92 |
565 |
|
|
80 |
470 |
85 |
118 |
600 |
|
|
100 |
560 |
105 |
145 |
680 |
|
