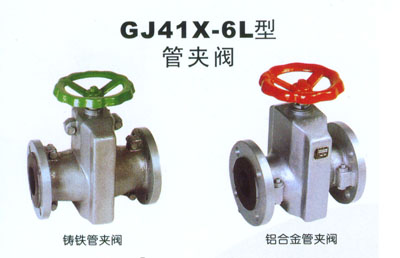

GJ41X--6L型管夾閥
主要類別：隔膜閥、管夾閥
發布日期：2019-06-29
瀏覽次數：
GJ41X--6L型管夾閥
一、結構和工作原結構：
(1)結構：本閥門由上下鋁合金閥體 ,橡膠管套、大小閥桿閘閥、上下導柱等零件組成。
(2)工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、時行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵量，均達到開閉極點。切勿盡多人輔助，禁用其它工具開閉。
二、安裝及維修
(1)本廠生產管夾閥門尺寸符合機械工業部標準，出廠前經過試壓。GJ41×-6L按規定10KG/cm2，GJ41×-10L按16KG/cm2試壓持續5分鐘無泄漏，
安裝時不必拆洗調整更動。
(2)本閥門在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下調換新橡膠管套，其閥體可長期使用，經濟的確實惠。
主要性能規范
|
適用溫度 |
適用介質 |
|
≤85℃ |
礦漿、磨料、干濕型粉塵類 |
主要零件材料
|
名稱 |
材料 |
|
閥體 |
鋁合金 |
|
套管 |
橡膠 |
|
閥桿 |
鑄銅、碳鋼 |
|
壓桿 |
鑄鐵 |
|
手輪 |
鑄鐵 |
|
托架 |
球墨鑄鐵 |

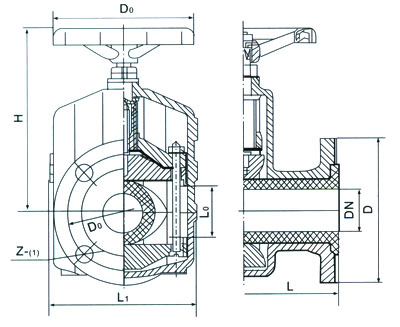

主要外形尺寸和連接尺寸
|
公稱通徑 |
公稱壓力 (Mpa) |
工作壓力 (Mpa) |
L |
L1 |
Lo |
D |
D1 |
Do |
H |
Z-φ |
重量 |
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
3 |
|
32 |
165 |
145 |
40 |
*140 |
100 |
740 |
174 |
4-18 |
4.5 |
||
|
40 |
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
5.5 |
||
|
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
7.5 |
||
|
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
9.0 |
||
|
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
13.5 |
||
|
100 |
350 |
250 |
106 |
215 |
780 |
240 |
301 |
8-18 |
20 |
||
|
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
27.5 |
||
|
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
43 |
||
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
85 |
|
250 |
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
138 |
||
|
300 |
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
195 |
||
|
采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78(PN1.0MPa) |
|||||||||||
注 : 帶 * 者法蘭標準為 GB4216(PN1.0MPa)
