G41J-6隔膜閥
主要類別：隔膜閥、管夾閥
發布日期：2019-06-29
瀏覽次數：
◆主要性能規范
|
試驗壓力 (MPa) |
公稱壓力 PN(MPa) |
|||
|
0.6 |
1.0 |
|||
|
殼體試驗壓力 PT |
0.9 |
1.5 |
||
|
密封試驗壓力(液) |
0.66 |
1.1 |
||
|
密封試驗壓力(氣) |
0.5-0.7 |
|||
|
適用介質 |
G41W-6/10 |
G41J-6/10 |
G41F-6/10 |
|
|
非腐蝕性流體 |
一般腐蝕性流體 |
強腐蝕性流體 |
||
|
適用溫度 |
≤100℃ |
≤80℃ |
-50-150℃ |
|

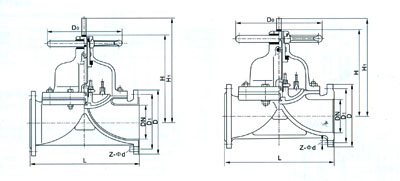

◆主要尺寸表
|
型號 |
公稱通徑DN(mm) |
尺寸 |
||||||
|
L(1) |
D1 |
D |
D0 |
Z-φd |
H |
H1 |
||
|
G41W-6 |
25 |
145 |
85 |
115 |
120 |
4-φ14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-φ18 |
132 |
150 |
|
|
40 |
180 |
110 |
145 |
140 |
4-φ18 |
156 |
176 |
|
|
50 |
210 |
125 |
160 |
140 |
4-φ18 |
169 |
195 |
|
|
65 |
250 |
145 |
180 |
200 |
4-φ18 |
302 |
225 |
|
|
80 |
300 |
160 |
195 |
200 |
4-φ18 |
216 |
256 |
|
|
100 |
350 |
180 |
215 |
280 |
8-φ18 |
270 |
322 |
|
|
125 |
400 |
210 |
245 |
320 |
8-φ18 |
338 |
406 |
|
|
150 |
460 |
240 |
280 |
320 |
8-φ23 |
331 |
464 |
|
|
200 |
570 |
295 |
335 |
400 |
8-φ23 |
518 |
638 |
|
|
250 |
680 |
350 |
390 |
500 |
12-φ23 |
598 |
734 |
|
|
300 |
790 |
400 |
440 |
560 |
12-φ23 |
698 |
778 |
|
|
350 |
900 |
460 |
500 |
560 |
16-φ23 |
723 |
883 |
|
|
400 |
1000 |
515 |
565 |
640 |
16-φ25 |
868 |
1078 |
|
|
G41W-10 |
25 |
145 |
85 |
115 |
120 |
4-φ14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-φ18 |
132 |
150 |
|
|
40 |
180 |
110 |
145 |
140 |
4-φ18 |
156 |
176 |
|
|
50 |
210 |
125 |
160 |
140 |
4-φ18 |
169 |
195 |
|
|
65 |
250 |
145 |
180 |
200 |
4-φ18 |
202 |
236 |
|
|
80 |
300 |
160 |
195 |
200 |
4-φ18 |
216 |
256 |
|
|
100 |
350 |
180 |
215 |
280 |
8-φ18 |
270 |
322 |
|
|
125 |
400 |
210 |
245 |
320 |
8-φ18 |
338 |
406 |
|
|
150 |
460 |
240 |
280 |
320 |
8-φ23 |
384 |
464 |
|
