用途及特點

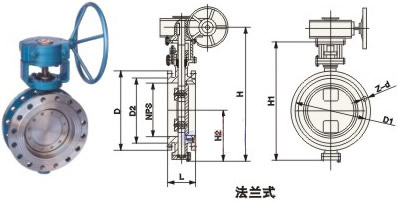

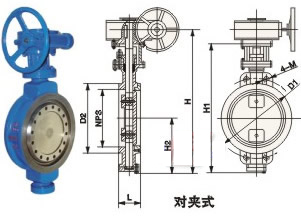

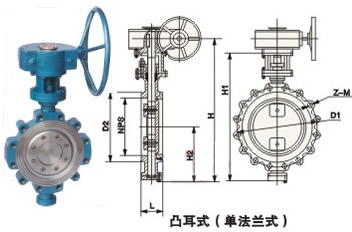

815、830系列蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸而且設計成帶螺孔單法蘭結構，815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。其特點為：
由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。
型號說明
采用標準
設計標準 :API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度 :ANSI B 16.10-1992
壓力試驗:API 598-82
|
主要技術參數 |
|
公稱通徑
|
DN（mm）
|
830W
|
830L
|
|
2"～36"
|
2"～36"
|
|
公稱壓力
|
PN（Mpa）
|
150Lb
|
300Lb
|
|
試驗壓力
|
強度試驗
|
3.0
|
7.5
|
|
密封試驗
|
2.2
|
5.5
|
|
適用介質
|
水、蒸汽、油品、海水等
|
|
適用溫度
|
-29℃～425℃
|
|
主要零件的材質 |
|
零件名稱
|
材料
|
|
閥體
|
WCB、304、316、316SS、CF8M
|
|
蝶板
|
WCB、304、316、316SS、CF8M
|
|
閥桿
|
316、2Cr13、1Cr18Ni9Ti
|
|
密封圈
|
316、氟塑料
|
|
填料
|
柔性石墨、氟塑料
|
|
美標815W系
|
公稱通徑
|
結構長度
（標準值）
|
外形尺寸
（參考值）
|
連接尺寸
（標準值）
|
參考重量
（kg）
|
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z-d
|
|
2"
|
50
|
43
|
108
|
110
|
345
|
152
|
120.5
|
92
|
M18
|
4-19
|
9
|
|
3"
|
80
|
49
|
114
|
125
|
380
|
190
|
152.5
|
127
|
M18
|
4-19
|
11
|
|
4"
|
100
|
56
|
127
|
145
|
415
|
229
|
190.5
|
157
|
M18
|
8-19
|
13
|
|
5"
|
125
|
64
|
140
|
165
|
455
|
254
|
216
|
186
|
M20
|
8-22
|
16
|
|
6"
|
150
|
70
|
140
|
175
|
545
|
279
|
241.5
|
216
|
M20
|
8-22
|
26
|
|
8"
|
200
|
71
|
150
|
210
|
645
|
343
|
298.5
|
270
|
M20
|
8-22
|
34
|
|
10"
|
250
|
76
|
160
|
250
|
695
|
406
|
362
|
324
|
M24
|
12-25
|
51
|
|
12"
|
300
|
86
|
178
|
285
|
830
|
483
|
432
|
381
|
M24
|
12-25
|
72
|
|
14"
|
350
|
92
|
190
|
320
|
900
|
533
|
476
|
413
|
M27
|
12-29
|
106
|
|
16"
|
400
|
102
|
216
|
355
|
980
|
597
|
540
|
470
|
M27
|
16-29
|
133
|
|
18"
|
450
|
114
|
222
|
380
|
1030
|
635
|
578
|
533
|
M30
|
16-32
|
176
|
|
20"
|
500
|
127
|
229
|
415
|
1110
|
699
|
635
|
584
|
M30
|
20-32
|
190
|
|
24"
|
600
|
154
|
267
|
475
|
1305
|
813
|
749.5
|
692
|
M33
|
20-35
|
394
|
|
30"
|
750
|
165
|
292
|
580
|
1525
|
985
|
914
|
857
|
M33
|
28-35
|
476
|
|
32"
|
800
|
190
|
318
|
630
|
1585
|
1060
|
978
|
914
|
M39
|
28-41
|
618
|
|
36"
|
900
|
203
|
330
|
680
|
1765
|
1168
|
1085
|
1022
|
M39
|
32-41
|
762
|
美標815L系
|
公稱通徑
|
結構長度
（標準值）
|
外形尺寸
（參考值）
|
連接尺寸
（標準值）
|
參考重量
（kg）
|
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
|
6"
|
150
|
70
|
175
|
545
|
241.5
|
216
|
M20
|
8-22
|
28
|
|
8"
|
200
|
71
|
210
|
615
|
298.5
|
270
|
M20
|
8-22
|
36
|
|
10"
|
250
|
76
|
250
|
695
|
362
|
324
|
M24
|
12-25
|
53
|
|
12"
|
300
|
86
|
285
|
830
|
432
|
381
|
M24
|
12-25
|
74
|
|
14"
|
350
|
92
|
320
|
900
|
476
|
413
|
M27
|
12-29
|
110
|
|
16"
|
400
|
102
|
355
|
980
|
540
|
470
|
M27
|
16-29
|
138
|
|
18"
|
450
|
114
|
380
|
1030
|
578
|
533
|
M30
|
16-32
|
180
|
|
20"
|
500
|
127
|
415
|
1110
|
635
|
584
|
M30
|
20-32
|
196
|
|
24"
|
600
|
154
|
475
|
1305
|
749.5
|
692
|
M33
|
20-35
|
400
|
|
30"
|
750
|
165
|
580
|
1525
|
914
|
857
|
M33
|
28-35
|
482
|
|
36"
|
900
|
203
|
680
|
1765
|
1085
|
1022
|
M39
|
32-41
|
488
|
美標830W系
|
公稱通徑
|
結構長度
（標準值）
|
外形尺寸
（參考值）
|
連接尺寸（標準值）
|
參考重量（kg）
|
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z-d
|
|
2"
|
50
|
43
|
108
|
110
|
345
|
165
|
127
|
92
|
M18
|
8-19
|
9
|
20
|
|
3"
|
80
|
49
|
114
|
125
|
380
|
210
|
168
|
127
|
M20
|
8-22
|
12
|
29
|
|
4"
|
100
|
56
|
127
|
145
|
415
|
254
|
200
|
157
|
M20
|
8-22
|
13
|
35
|
|
5"
|
125
|
64
|
140
|
165
|
455
|
279
|
235
|
186
|
M20
|
8-22
|
18
|
40
|
|
6"
|
150
|
70
|
140
|
175
|
545
|
318
|
270
|
216
|
M20
|
12-22
|
28
|
81
|
|
8"
|
200
|
71
|
150
|
210
|
645
|
381
|
330
|
270
|
M24
|
12-26
|
37
|
94
|
|
10"
|
250
|
76
|
160
|
250
|
695
|
445
|
387
|
324
|
M27
|
16-29
|
56
|
158
|
|
12"
|
300
|
86
|
178
|
285
|
830
|
521
|
451
|
381
|
M30
|
16-32
|
79
|
183
|
|
14"
|
350
|
92
|
190
|
320
|
900
|
584
|
514
|
413
|
M30
|
20-32
|
116
|
239
|
|
16"
|
400
|
102
|
216
|
355
|
980
|
648
|
571
|
470
|
M33
|
20-35
|
146
|
302
|
|
18"
|
450
|
114
|
222
|
380
|
1030
|
711
|
628
|
533
|
M33
|
24-35
|
193
|
346
|
|
20"
|
500
|
127
|
229
|
415
|
1110
|
775
|
686
|
584
|
M33
|
24-35
|
209
|
434
|
|
24"
|
600
|
154
|
267
|
475
|
1305
|
914
|
813
|
692
|
M39
|
24-41
|
433
|
638
|
|
30"
|
750
|
165
|
292
|
580
|
1525
|
1092
|
997
|
857
|
M45
|
28-49
|
523
|
788
|
|
36"
|
900
|
203
|
330
|
680
|
1765
|
1270
|
1168
|
1022
|
M50
|
32-53
|
838
|
1146
|
美標830L系
|
公稱通徑
|
結構長度
（標準值）
|
外形尺寸
（參考值）
|
連接尺寸
（標準值）
|
參考重量（kg）
|
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
|
6"
|
150
|
76
|
175
|
545
|
270
|
216
|
M20
|
12-22
|
29
|
|
8"
|
200
|
89
|
210
|
615
|
330
|
270
|
M24
|
12-26
|
38
|
|
10"
|
250
|
114
|
250
|
695
|
387
|
324
|
M27
|
16-29
|
58
|
|
12"
|
300
|
114
|
285
|
830
|
451
|
381
|
M30
|
16-32
|
81
|
|
14"
|
350
|
127
|
320
|
900
|
514
|
413
|
M30
|
20-32
|
119
|
|
16"
|
400
|
140
|
355
|
980
|
591
|
470
|
M33
|
24-35
|
149
|
|
18"
|
450
|
152
|
380
|
1030
|
628
|
533
|
M33
|
24-35
|
198
|
|
20"
|
500
|
152
|
415
|
1110
|
686
|
584
|
M33
|
24-35
|
215
|
|
24"
|
600
|
178
|
475
|
1305
|
813
|
692
|
M39
|
24-41
|
436
|
|
30"
|
750
|
229
|
580
|
1525
|
997
|
857
|
M45
|
28-49
|
528
|
|
36"
|
900
|
241
|
680
|
1765
|
1168
|
1022
|
M50
|
32-52
|
843
|
|
|
