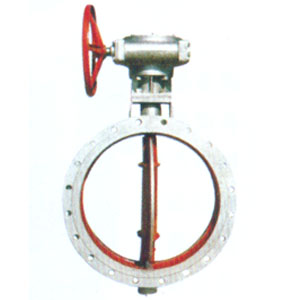

D341W通風蝶閥
主要類別：蝶閥
發布日期：2019-06-29
瀏覽次數：
一、用途
通風蝶閥廣泛用于冶金、建材、電國力、礦山、石化等工業管線，對氣體介質起控制或調節作用。
二、特點
1、本閥采用鋼板焊接制造，結構尺寸短，體積小，重量輕，安裝方便；
2、本閥驅動力矩小，啟閉靈活，操作方便可靠；
3、本閥代體上設置密封擋圈，密封無可見間隙，泄漏率小；
4、蝶板與閥體間的膨脹間隙長，能有效防止因熱脹冷縮造成的卡死現象；
5、本閥可配備各種驅動裝置，如手動裝置、電動裝置、氣動裝置、推桿裝置等。
6、本閥閥芯可做成雙門或百葉式，以滿足不同用戶的要求。
三、工作原理
通過驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉，從而達到開頭或調節目的。
四、主要性能參數：
|
公稱壓力（MPa) |
0.05 |
|
殼體試驗壓力 |
0.1 |
|
適用溫度 |
450℃;600℃;900℃ |
|
適用介質 |
熱風、煙氣、燃?xì)?/p> |
|
介質流速 |
≤50m/s |
|
泄漏 |
1% |
根據介質溫度，閥板閥體選用材質表
|
介質溫度 |
≤450℃ |
≤600℃ |
|
閥體材料 |
錳鋼或鉻鉻鉬 |
鉻鉬鋼、鉻鎳鈦鋼 |
|
蝶板材料 |
錳鋼或鉻鉻鉬 |
鉻鎳鈦不銹鋼 |
|
閥軸材料 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
五、主要連接尺寸及重量（也可按用戶要求制造）
|
DN
|
D
|
D1
|
n-do
|
b
|
L
|
重量
|
||
|
D41 |
D341 |
D941 |
||||||
|
200 |
320 |
280 |
8-18 |
16 |
140 |
34 |
42 |
78 |
|
250 |
375 |
335 |
12-18 |
16 |
140 |
38 |
46 |
83 |
|
300 |
440 |
395 |
12-22 |
16 |
170 |
48 |
54 |
93 |
|
350 |
490 |
445 |
12-22 |
16 |
170 |
56 |
64 |
95 |
|
400 |
540 |
495 |
16-22 |
16 |
190 |
73 |
81 |
98 |
|
450 |
595 |
550 |
16-22 |
16 |
190 |
81 |
110 |
140 |
|
500 |
645 |
600 |
20-22 |
16 |
190 |
99 |
128 |
179 |
|
600 |
755 |
705 |
20-26 |
18 |
210 |
127 |
157 |
213 |
|
700 |
860 |
810 |
24-26 |
18 |
210 |
152 |
199 |
267 |
|
800 |
975 |
920 |
24-30 |
18 |
210 |
182 |
229 |
326 |
|
900 |
1075 |
1020 |
24-30 |
18 |
250 |
240 |
287 |
385 |
|
1000 |
1175 |
1120 |
28-30 |
18 |
250 |
383 |
430 |
528 |
|
1100 |
1275 |
1220 |
28-30 |
18 |
250 |
|
620 |
682 |
|
1200 |
1375 |
1320 |
32-30 |
18 |
250 |
|
765 |
827 |
|
1400 |
1575 |
1520 |
36-30 |
18 |
300 |
|
1188 |
1250 |
|
1600 |
1790 |
1730 |
40-30 |
22 |
300 |
|
1393 |
155 |
|
1800 |
1990 |
1930 |
44-30 |
22 |
300 |
|
1800 |
1865 |
|
2000 |
2190 |
2130 |
48-30 |
22 |
300 |
|
2130 |
2190 |
|
2100 |
2300 |
2240 |
52-33 |
22 |
300 |
|
|
2785 |
|
2200 |
2405 |
2340 |
52-33 |
26 |
350 |
|
|
3690 |
|
2400 |
2605 |
2540 |
56-33 |
26 |
350 |
|
|
4720 |
|
2600 |
2805 |
2740 |
60-33 |
26 |
350 |
|
|
5530 |
|
2800 |
3030 |
2960 |
64-36 |
26 |
400 |
|
|
6035 |
|
3000 |
3230 |
3160 |
68-36 |
26 |
400 |
|
|
6280 |
