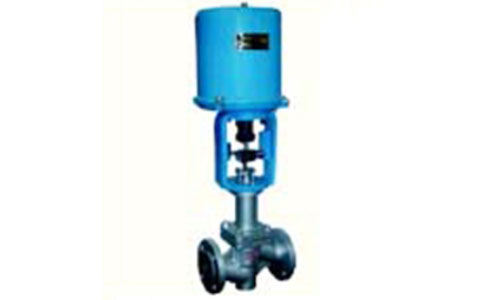

電子式襯氟調節閥
主要類別：電動調節閥
發布日期：2019-06-30
瀏覽次數：
ZDLPF46型電子式電動襯氟單座調節閥是由381L系列電子式執行 機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控制器模塊， 無需另配伺服放大器，且輸出力大；閥體接觸介質的部位均采用高壓注 塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀 波紋管密封，因而該電動調節閥廣泛適用于化工，石油，冶金，醫藥、電力等行 業中對酸、堿等強腐蝕介質和有毒及揮發等氣體、液體、介質的過程控制。
該產品具有下述特點：
1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5～3mm厚的 F46，能耐酸、堿，耐強腐蝕。
2、密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封， 確保無滲漏。
3、泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家Ⅳ級 標準。
|
公稱通徑 DN（mm） |
G3/4 20 25 32 40 50 65 80 100 150 | |
|
閥座直徑 DN（mm） |
3 4 5 6 7 8 10 12 15 20 25 32 40 50 65 80 100 150 | |
|
額定流量系數KV |
0.08 0.12 0.20 0.32 0.50 0.80 1.2 2 3.2 5 8 12 20 32 50 70 100 240 | |
|
流量特性 |
直線 直線、等百分比 | |
|
公稱壓力DN(MPa） |
1.0 1.6 | |
|
配用 |
型號 |
381LSA-20 381LSA-30 381LSA-50 381LSA-65 |
|
動作速度mm/s |
2.1 3.5 1.7 3.4 | |
|
工作形成mm |
16 25 40 60 | |
|
輸入信號 |
0～10mA DC.4～20mA DC 1～5VDC | |
|
作用方式 |
電關式或電開式 | |
|
工作溫度 |
-20～+150℃ | |
|
固有可調比 R |
30：1 | |
性能指標
|
項目 |
指標值 |
|
基本誤差 |
≤±1 |
|
回差 |
≤1 |
|
死區 |
1.0 |
|
額定流量系數誤差 |
≤±10%（Kv≤5時±15% |
|
泄漏量 |
≤0.01%閥額定容量 |
381型直行程電子式電動執行機構主要技術參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
||||
|
電源：AC220V 50Hz |
電源：AC220V 50Hz |
||||||
