J41F46襯氟截止閥
主要類別：襯氟閥
發布日期：2019-06-29
瀏覽次數：
◆性能規范
|
型號 |
J41Fs-16 |
J41F46-16 |
J41F3-16 |
|
|
公稱壓力 PN/MPa |
1.6 |
|||
|
試驗壓力 |
殼體 |
2.4 |
||
|
密封 |
1.76 |
|||
|
適用溫度℃ |
≤150 |
|||
|
適用介質 |
酸、堿、鹽等強腐蝕性介質 |
|||
◆主要零部件材料
|
型號 |
零件名稱 |
||||
|
閥體、閥蓋 |
閥桿、閥瓣 |
閥桿螺母 |
填料 |
手輪 |
|
|
J41Fs-16 |
灰鑄鐵內襯氟塑料 |
碳鋼外包氟塑料 |
錳黃銅 |
聚四氟乙烯 |
球墨鑄鐵 |

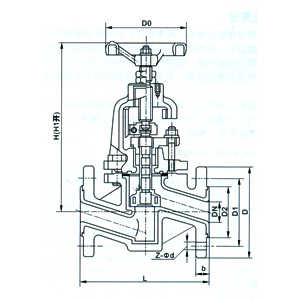

◆主要尺寸表
|
型號 |
公稱直徑 |
尺寸 (mm) |
||||||||
|
L |
D |
D1 |
D2 |
b |
H |
H1 |
Do |
Z-φd |
||
|
J41Fs-16 |
15 |
130 |
95 |
65 |
45 |
15 |
240 |
265 |
100 |
4-φ14 |
|
20 |
150 |
105 |
75 |
48 |
17 |
240 |
265 |
100 |
4-φ14 |
|
|
25 |
160 |
115 |
85 |
55 |
17 |
240 |
265 |
120 |
4-φ14 |
|
|
32 |
180 |
135 |
100 |
70 |
19 |
260 |
290 |
140 |
4-φ18 |
|
|
40 |
200 |
145 |
112 |
75 |
19 |
290 |
325 |
140 |
4-φ18 |
|
|
50 |
230 |
160 |
125 |
98 |
20 |
300 |
335 |
160 |
4-φ18 |
|
|
65 |
290 |
180 |
145 |
117 |
20 |
355 |
400 |
180 |
8-φ18 |
|
|
80 |
310 |
195 |
160 |
130 |
22 |
400 |
450 |
240 |
8-φ18 |
|
|
100 |
350 |
21 |
180 |
160 |
24 |
495 |
455 |
240 |
8-φ18 |
|
|
125 |
400 |
245 |
210 |
185 |
26 |
530 |
560 |
280 |
8-φ18 |
|
|
150 |
480 |
280 |
240 |
210 |
28 |
650 |
605 |
320 |
8-φ23 |
|
|
200 |
600 |
335 |
295 |
265 |
30 |
650 |
770 |
360 |
12-φ23 |
|
|
250 |
750 |
405 |
355 |
310 |
32 |
690 |
810 |
400 |
12-φ25 |
|
