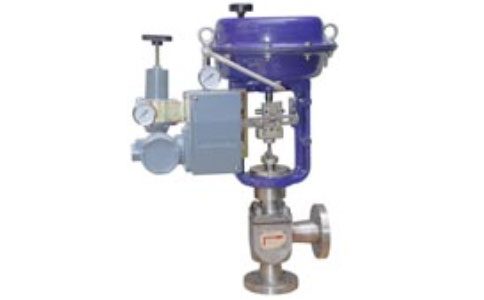

CV3000-HPAC高壓籠式角型調節閥
主要類別：CV3000調節閥
發布日期：2019-06-30
瀏覽次數：
結構特點和應用范圍
CV3000-HPAC高壓籠式角型調節閥是一種壓力平衡式的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
技術參數和性能指標
閥 體
型 式 角型雙座鑄造球形閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力 ANSI 900、1500、2500 JIS63K
連接型式 法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981
焊接連接：嵌接焊SW（40～80mm） 對接焊BW（80～200mm）
材 料 鑄鋼（ZG230-450）、CrMo鋼
不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 閥 蓋 常溫型（P）：-5～+230℃ 伸長Ⅰ型（EⅠ）：+230～+566℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
填 料 石棉編織填料、石墨填料
閥內組件
閥芯型式 金屬閥座的壓力平衡結構
材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型 式 HA多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 40～200、80～240kPa
供氣壓力 280～400kPa
氣源接口 Rc 1 4
環境溫度 -30～+70℃
閥作用型式 氣—關式或氣—開式
附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄 漏 量 金屬閥座：小于閥額定容量的0.1%，符合ANSI B16.104-1976Ⅲ級
回 差 帶定位器：小于全行程的1%
基本誤差 帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料時
可調范圍 50：1
